PRÁCTICA 6: LA ALARMA

LA ALARMA

 Para esta práctica hemos hecho un circuito que funciona como una alarma

Al retirar el objeto ( pulsar o no el pulsador) y volverlo a colocar, la alarma seguiría funcionando ( la bombilla sigue luciendo o el relé funciona)

1.Primero, hemos hecho con un relé doble una alarma en la que al retirar el objeto, la bombilla no luce. Antes de pulsar nada el circuito general está así:

2.Después pulsamos el pulsador de arriba ( el objeto)

Se conecta el relé y ya la alarma no para de funcionar, quitando o no el objeto.

3.Y apagando el interruptor general, apagamos todo el circuito haciendo que deje de funcionar la alarma.

CIRCUITO CON BOMBILLA

PRÁCTICA 5. ASCENSOR

CIRCUITO QUE CAMBIA DE SENTIDO ( ASCENSOR) PARTE1

En esta práctica hemos simulado un ascensor.- Si presionas el pulsador se moverá y si lo pulsas nuevamente parará. Lo mismo ocurre con el pulsador de abajo.

PRÁCTICA 4. EL RELEE

PRÁCTICA RELEÉ





Puede ser normal o doble

        El relé es lo verde.

Circuito con un relé









Circuito relé con timbre y luz

PRÁCTICA 3. CIRCUITO EN SERIE Y EN PARALELO

  CIRCUITO EN SERIE Y PARALELO

PRÁCTICA 2

CIRCUITOS

CIRCUITO INTERRUPTOR F.1

CIRCUITO CON DOS INTERRUPTORES

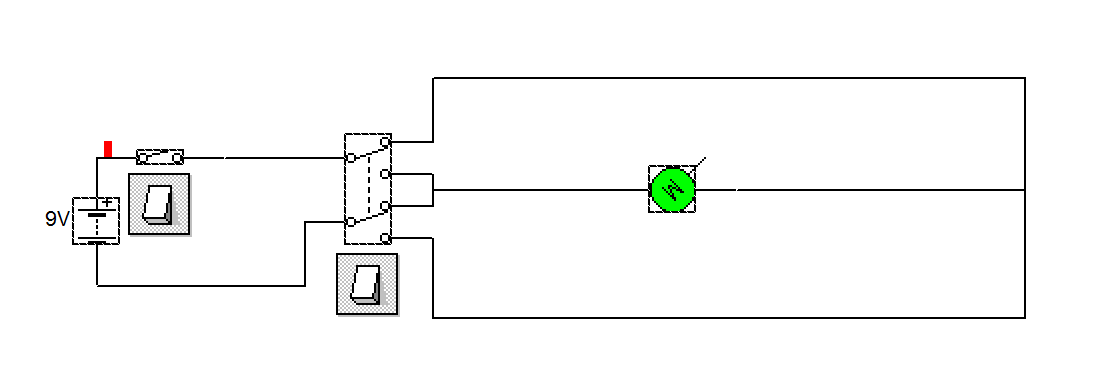

CIRCUITO CON MOTOR
