PROYECTO: SEMÁFORO DE TRES COLORES

Mi proyecto consistirá en un semáforo con tres luces de colores diferentes ( rojo, amarillo y verde)

que vaya cambiando de color al pasar un determinado periodo de tiempo.

Para llevarlo a cabo necesitaremos:
- Una resistencia de 220Ω

- Un led de color rojo

-Un led de color amarillo

-Un led de color verde

Primero debemos colocar los leds en la placa:

Como se puede ver en la imagen, podemos conectar los leds a cualquiera de los cuadrados amarillos.

Después cambiamos el nombre a " led rojo", "led verde" y " led amarillo"

Una vez tenemos los leds conectados a la placa, elegimos un código.

Primero queremos que se encienda el LED VERDE

Seleccionamos el cuadro que se puede ver más arriba que dice " ENCENDER LED VERDE" debajo colocamos un cuadro para que el led verde esté encendido 5000ms y luego cambie de color.

Cuando pasan los 5000ms, se apaga el LED AMARILLO y se apaga el LED VERDE.

Como se puede ver en la imagen seleccionamos APAGAR con LED VERDE y ENCENDER con LED AMARILLO. El led amarillo se queda encendido 2000ms y después cambia de color.

Después de esos 2000ms, se apaga el LED AMARILLO y se enciende EL LED ROJO, pasan 5000 ms y se apaga el LED ROJO para que vuelva a empezar todo el proceso.

ESTE SERÍA EL ASPECTO FINAL DEL BLOQUE DE PROGRAMACIÓN:

Y ESTE SERÍA EL CÓDIGO RESULTANTE:

IMAGEN DE SEMÁFORO EN ARDUINO ( aplicación fritzing)

PRÁCTICA 1: SENSOR

PRÁCTICA 1: SENSOR DE LUZ.
En esta práctica elaboramos un sensor de luz.

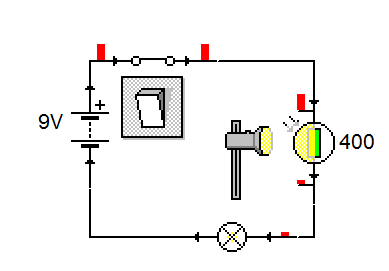

VERSIÓN 1: Primero probamos a conectarlo sólo con los elementos que se ven en el circuito: bombilla, interruptor y batería. Pero comprobamos que no es suficiente.

VERSIÓN 2: Para esta versión añadimos un relé para ver si funciona. Pero no lo hace porque necesita más intensidad.
Probamos otra cosa.

VERSIÓN 3: En este circuito añadimos un DIODO, pero se apagará facilmente. Por eso necesitamos un potenciómetro para regular su intensidad.

 ( captura 2)el transistor se rompe y se funde con la corriente.

ENTRADA 10. SEMICONDUCTORES II.

SEMICONDUCTOR. TRANSISTOR

Es un semiconductor ( en ocasiones conduce y en otras no)

También tiene la capacidad de multiplicar la intensidad.

El transistor requiere protección en la base.

   • TRANSISTOR

   • TRANSISTOR NOMBRES

-ZONA DE CORTE: No llega corriente a la base.

El transistor no conduce la corriente. ( Ic= 0)

-ZONA ACTIVA: Llega corriente a la base.

El transistor conduce la corriente. ( Ic= 100⋅Ib)

-------Ib= 0,394 wA

-------Ib= 39,4 wA

TRANSISTOR EN ZONA ACTIVA.

LLEGA A UN PUNTO EN EL QUE NO MULTIPLICA • 100, ESTAMOS LLEGANDO AL MÁXIMO DE INTENSIDAD DEL COLECTOR.

ZONA DE SATURACIÓN.

TRANSISTOR EN ZONA ACTIVA

TRANSISTOR EN ZONA DE CORTE.

EL INTERRUPTOR ESTÁ APAGADO.

PRÁCTICA 9. SEMICONDUCTORES

 SEMICONDUCTORES

El diodo y el LED ( diodo emisor de luz) sólo conducen la corriente si se conectan de una manera concreta.
SOLO EN DETERMINADAS OCASIONES.

ESTO ES UN LED.

El LED, además de actuar como

un DIODO normal, emite ( conduce)

la corriente.

Requiere una resistencia de protección. Las dos flechas salientes indican que emite luz.

ESTO ES UN DIODO.

















ENTRADA 8. RESISTENCIAS VARIABLES

RESISTENCIAS VARIABLES

POTENCIÓMETRO: Circuito regulador de luz. No se puede utilizar para proteger a otros elementos.

Bombilla encendida al mínimo (17.5)

Bombilla encendida medio (157)

Bombilla encendida al máximo (350)

TERMISTOR: Resistencia que varía con la temperatura.


símbolo y foto del termistor.



 TEMPERATURA ALTA

TEMPERATURA BAJA

LDR

Resistencia que depende de la luz.

 Una fotorresistencia es un componente electrónico cuya resistencia disminuye con el aumento de intensidad de luz incidente. Puede también ser llamado fotorresistor, fotoconductor, célula fotoeléctrica o resistor dependiente de la luz, cuyas siglas, LDR, se originan de su nombre en inglés light-dependent resistor. Su cuerpo está formado por una célula fotorreceptora y dos patillas.

⬆LUZ                  ⬇RESISTENCIA

NO LLEGA A TENER VALOR CERO NUNCA.

PRÁCTICA 7: LA RESISTENCIA





LA RESISTENCIA: Es un elemento con un valor de resistencia fija.

                   Se utiliza para proteger a otros elementos ( reduciendo la I del cable)

           Para saber el valor de una resistencia se utiliza

 UNA TABLA DE CÓDIGO DE COLORES

 PRIMERA RESISTENCIA:



1.  NARANJA  3
2. NARANJA 3
3.  ROJO x100Ω
4. DORADO +-5%

VALOR: 33x100+-5% = 3.300Ω +-5%.

 SEGUNDA RESISTENCIA:

1.  ROJO 2
2. MORADO 7
3. MARRÓN x10Ω
4. DORADO +-5%

VALOR: 27x10Ω+-5%= 270Ω+-5%


TERCERA RESISTENCIA:


1. ROJO 2
2. ROJO 2
3. DORADO x0,1Ω
4. DORADO +-5%

VALOR: 22x0,1Ω+-5% = 2,2Ω+-5%

CUARTA RESISTENCIA


1.  NARANJA 3
2. BLANCO 9
3. MARRÓN x10Ω
4. DORADO +-5%

VALOR: 39x10Ω+-5%= 390Ω+-5%

QUINTA RESISTENCIA


1.  NARANJA 3
2. BLANCO 9
3. MARRÓN x10Ω
4. DORADO +-5%

VALOR: 39x10Ω+-5%= 390Ω+-5%

PRÁCTICA 6: LA ALARMA

LA ALARMA

 Para esta práctica hemos hecho un circuito que funciona como una alarma

Al retirar el objeto ( pulsar o no el pulsador) y volverlo a colocar, la alarma seguiría funcionando ( la bombilla sigue luciendo o el relé funciona)

1.Primero, hemos hecho con un relé doble una alarma en la que al retirar el objeto, la bombilla no luce. Antes de pulsar nada el circuito general está así:

2.Después pulsamos el pulsador de arriba ( el objeto)

Se conecta el relé y ya la alarma no para de funcionar, quitando o no el objeto.

3.Y apagando el interruptor general, apagamos todo el circuito haciendo que deje de funcionar la alarma.

CIRCUITO CON BOMBILLA
